1 適用范圍

鋼筋套筒連接，適用于橋梁樁基礎、墩柱（包括薄壁空心墩）等的主筋（螺紋筋）的連接。與鋼筋焊接相比，鋼筋套筒連接可以加快施工進度、降低作業人員的施工難度，進而保證鋼筋主筋間距和鋼筋保護層的合格率。

2 工藝流程圖



說明：本流程圖反映的是一個合格的鋼筋直螺紋套筒連接施工工藝。如果某道工序經自檢不合格，不能進行下道工序施工。

3 主要技術參數

3.1 鋼筋的連接宜采用焊接接頭或機械連接接頭。

3.2 受力鋼筋的連接街頭應設置在內力較小處，并應錯開布置。對焊接接頭和機械連接接頭，在接頭長度區段內，同一根鋼筋不得有兩個接頭。配置在接頭長度區段內的受力鋼筋，其接頭的截面面積占總截面面積的百分率，應符合表1的規定。

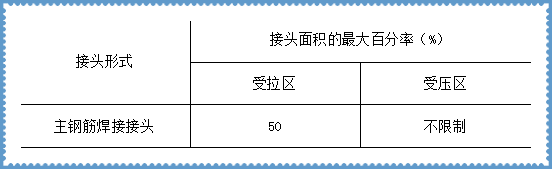

表1 接頭長度區段內的受力鋼筋接頭面積的最大百分率



1.焊接接頭長度區段內是指35d（d為鋼筋直徑）長度范圍內，但不得小于500mm。

2.在同一根鋼筋上宜少設接頭

3.裝配式構建連接處的受力鋼筋焊接接頭可不受此限制。

3.3 套筒應符合以下要求：

3.3.1 套筒與鎖母材料宜采用優質碳素結構鋼或合金結構鋼，表面無裂紋或其它缺陷。

3.3.2 有產品質量合格證。套管成品分類包裝、存放，未混淆和生銹。

4 工藝要求

4.1 支架布置：套絲機主軸中心線與放置在支架上的待加工鋼筋中心線保持一致，同時支架的搭設應保證鋼筋擺放水平。

4.2 鋼筋下料：鋼筋下料可采用鋼筋切斷機、砂輪切割機等下料，不得用氣割下料。鋼筋下料時，要求切口端面應與鋼筋軸線垂直，不得有馬蹄形或撓曲，端部不直須調直下料。

4.3 鋼筋套絲：檢查合格的絲頭，及時將其一端戴上塑料保護帽，另一端擰上同規格的連接套筒并擰緊，并按規格堆放整齊待用。

4.4 鋼筋連接

4.4.1 鋼筋連接之前，先回收絲頭上的塑料保護帽和套筒端頭的塑料密封蓋，檢查螺紋絲扣是否完好無損、清潔。如發現雜物或銹蝕，要用鉄刷刷干凈。

4.4.2 每連接完一個接頭，須立即用油漆做標記，防止漏擰。

4.5直接滾壓螺紋加工

采用鋼筋滾絲機（型號：GZL-32、GYZL-40、GSJ-40、HGS40等）直接滾壓螺紋。此法螺紋加工簡單，設備投入少；但螺紋精度差，由于鋼筋粗細不均導致螺紋直徑差異，施工受影響。

4.6擠肋滾壓螺紋加工

采用專用擠壓設備滾輪先將鋼筋的橫肋和縱肋進行預壓平處理，然后再滾壓螺紋。其目的是減輕鋼筋肋對成型螺紋的影響。此法對螺紋精度有一定提高，但仍不能從根本上解決鋼筋直徑差異對螺紋精度的影響，螺紋加需要二套設備。

4.7剝肋滾壓螺紋加工

采用鋼筋剝肋滾絲機（型號：GHG40、GHG50），先將鋼筋的橫肋和縱肋進行剝切處理后，使鋼筋滾絲前的柱體直徑達到同一尺寸，然后再進行螺紋滾壓成型。此法螺紋精度高，接頭質量穩定，施工速度快，價格適中，具有較大的發展前景。

剝肋滾絲頭加工尺寸應符合表1的規定。絲頭加工長度為標準型套筒長度的1/2，其公差為+2P（P為螺距）。



操作工人應按表1的要求檢查絲頭加工質量，每加工10個絲頭用通、止環規檢查一次（圖1）。經自檢合格的絲頭，應由質檢員隨機抽樣進行檢驗，以一個工作班內生產的絲頭為一個驗收批，隨機抽樣10%,且不得少于10個。當合格率小于95%時，應加倍抽檢，復檢中合格率仍小于95%時，應對全部鋼筋絲頭逐個進行檢驗，切去不合格絲頭，查明原因，并重新加工螺紋。

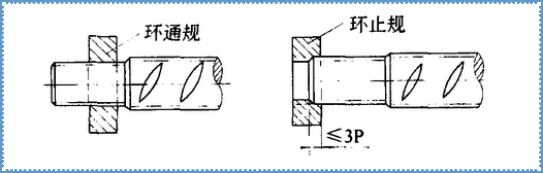

剝肋滾壓絲頭質量檢查

4.8滾壓直螺紋套筒

滾壓直螺紋接頭用連接套筒，采用優質碳素結構鋼。連接套筒的類型有：標準型、正反絲扣型、變徑型、可調型等，鐓粗直螺紋套筒類型相同。

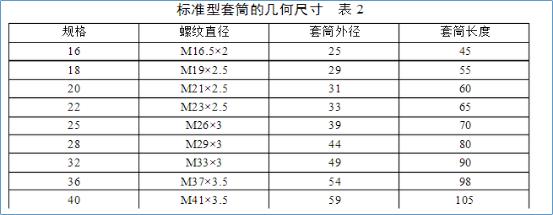

滾壓直螺紋接頭用連接套筒的規格與尺寸應符合表2的規定。



5 檢查及維護保養

鋼筋連接完畢后，擰緊力矩應符合表3的要求。

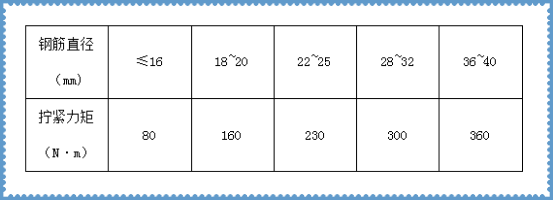

表3 直螺紋接頭安裝時的最小擰緊扭矩值





標準型接頭安裝示意圖

6 接頭質量檢驗

6.1工程中應用滾壓直螺紋接頭時，技術提供單位應提交有效的型式檢驗報告。

6.2鋼筋連接作業開始前及施工過程中，應對每批進場鋼筋進行接頭連接工藝檢驗。工藝檢驗應符合下列要求：

（1）每種規格鋼筋的接頭試件不應少于3根；

（2）接頭試件的鋼筋母材應進行抗拉強度試驗；

（3）3根接頭試件的抗拉強度均不應小于該級別鋼筋抗拉強度的標準值，同時尚應不小于0.9倍鋼筋母材的實際抗拉強度。

6.3現場檢驗應進行擰緊力矩檢驗和單向拉伸強度試驗。對接頭有特殊要求的結構，應在設計圖紙中另行注明相應的檢驗項目。

6.4用扭力扳手按表9-74規定的接頭擰緊力矩值抽檢接頭的施工質量。抽檢數量為：梁、柱構件按接頭數的15%，且每個構件的接頭抽檢數不得少于一個接頭，基礎、墻、板構件每100個接頭作為一個驗收批，不足100個也作為一個驗收批，每批抽檢3個接頭。抽檢的接頭應全部合格；如有一個接頭不合格，則該驗收批接頭應逐個檢查并擰緊。

6.5滾壓直螺紋接頭的單向拉伸強度試驗按驗收批進行。同一施工條件下采用同一批材料的同等級、同型式、同規格接頭，以500個為一個驗收批進行檢驗。在現場連續檢驗十個驗收批，其全部單向拉伸試驗一次抽樣合格時，驗收批接頭數量可擴大為1000個。

6.6對每一驗收批，應在工程結構中隨機抽取3個試件做單向拉伸試驗。當3個試件抗拉強度均不小于A(yíng)級接頭的強度要求時，該驗收批判為合格。如有一個試件的抗拉強度不符合要求，則應加倍取樣復驗。

滾壓直螺紋接頭的單向拉伸試驗破壞形式有三種：鋼筋母材拉斷、套筒拉斷、鋼筋從套筒中滑脫，只要滿足強度要求，任何破壞形式均可判斷為合理。

7、注意事項

為保證鋼筋直螺紋套筒連接質量，擰套管的扳手必須采用（數顯）力矩扳手，不可用普通扳手。用力矩扳手擰，套筒沒有動，咔吧響一下，說明連接合格；如果沒有響套筒擰動了，說明擰的松，連接不合格。
