鋼絞線(STRAND WIRE)

1.概述
  (1)定義：用配制好的鋼絲在機器上按規定一次多根捻制成絞線稱鋼絞線。
  (2)種類和用途：鋼絞線根據配制的鋼絲不同及用途不同可分為：鍍鋅鋼絞線，預應力混凝土用鋼絞線，鋁包鋼絞線。
   ①鍍鋅鋼絞線：鍍鋅鋼絞線主要用于吊架、懸掛、通訊電纜、架空電力線以及固定物件、拴系等。a、根據鍍鋅鋼絞線的斷面結構可分為三種：1×3、1×7、1×19，如圖6—7-4所示；b、根據鍍鋅鋼絞線公稱抗拉強度的不同，鍍鋅鋼絞線可以分為1175、1270、1370、1470和1570(N/mm2)，共5級。c、根據鍍鋅鋼絞線內鋼絲鋅層厚度的不同，鍍鋅鋼絞線可以分為a(特厚)級、B(厚)級、C(薄)級。

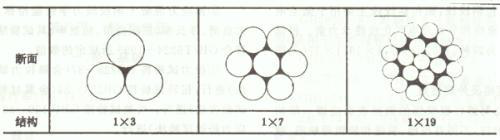

   鍍鋅絞線的斷面結構：

②預應力混凝土用鋼絞線：預應力鋼絞線是由圓形斷面鋼絲捻成的做預應力混凝土結構、巖土錨固等用途的鋼絞線。a、根據預應力鋼絞線的捻制結構分為1×2、1×3、1×7三種，如圖所示。b、根據應力松弛性能分為Ⅰ級(普通松弛級)，Ⅱ級(低松弛級)。
  預應力鋼絞線的捻制結構：
Dk——鋼絞線直徑，mm；d0——中心鋼絲直徑，mm；
d——外層鋼絲直徑，mm；A——1×3結構鋼絞線測量尺寸，mm。
1×2結構鋼絞線：

②預應力混凝土用鋼絞線：
1×7結構鋼絞線：

③鋁包鋼絞線：鋁包鋼絞線主要用于架空電力線路的地線和導線及電氣化線路承力索。根據結構可分為四種：１×3，1×7，1×19，1×37(見圖)。

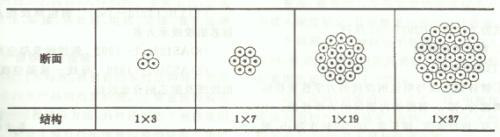

鋁包鋼絞線結構：

2.規格及外觀質量

(1)捻制鍍鋅鋼絞線的鋼絲表面應鍍一層均勻、連續的鋅，不得有斑疤、裂縫和缺鍍等缺陷。鍍鋅鋼絞線內各鋼絲應緊密絞合，不應有交錯、斷裂和折彎等。鋼絞線直徑和捻距應均勻，切斷后不松散。
   (2)預應力鋼絞線表面不得帶有潤滑劑、油漬等降低鋼絞線與混凝土粘結力的物質。鋼絞線表面允許有輕微的浮銹，但不得銹蝕成肉眼可見的麻坑。
   (3)鋁包鋼絞線表面應光滑，不允許有露鋼現象。絞合應均勻緊密，不應有缺絲、斷絲、松股、破皮等現象，切斷后應不松散。
3.化學成分檢驗
   (1)鋼絞線的化學成分一般不作規定。由于用作生產鋼絲的各種規格、牌號的盤條已檢驗化學成份，并符合國家標準。
   (2)鍍鋅鋼絞線的單絲規定有鋅層重量。如GB1200?88和YB/T5004?93對直徑1.00mm的鍍鋅單絲規定，見表：
    鍍鋅單位的鋅經重量
鋼絲直徑 ：1.00
鋅層重量≥(g/mm2) ：A：160
B：110
C：80
   試驗方法按GB2973-91執行。
4.物理性能檢驗
  (1)力學性能。
  ①鍍鋅鋼絞線與鋁包鋼絞線的力學性能指標分為兩部分，即a、鋼絞線內鋼絲的力學性能。主要指標有：抗拉強度、伸長率、360°扭轉次數；b、鋼絞線的力學性能。主要指標有綜合破斷力。以上兩部分均應符合GB1200?88、YB/T5400?93、YB/T123?1997、YB/T124?1997所規定的數值。
  ②預應力混凝土鋼絞線力學性能指標為：最大負荷、伸長率、屈服負荷、松弛率。其試驗結果應符合GB/T5224?1995所規定的數值。
  ③拉力試驗按GB228?87(金屬拉力試驗方法)進行；扭轉試驗按GB239?84(金屬材料扭轉試驗方法)進行。松弛試驗按GB10120?88(金屬應力松弛試驗法)進行。
   (2)電氣性能：鋁包鋼絞線作為導線應檢測其20℃直流電阻。試驗結果應符合GB/T124?1997所規定的數值。
5.包裝
  一般情況各種鋼絞線均應成盤交貨。根據雙方協議可加防潮紙、麻布、塑編布等補充包裝。
6.主要生產廠及輸往國家、地區
   (1)我國主要的出口產地為遼寧、天津、上海、江蘇、山東、四川等省市的鋼鐵企業。主要銷往日本、澳大利亞、新加坡、菲律賓等國家。出口商品質量穩定。
   (2)我國主要從韓國、西班牙、德國等國進口預應力鋼絞線。進口的預應力鋼絞線曾發現松弛率指標不合格現象。
7.常用標準
  (1)GB/T5224-1995　預應力混凝土用鋼絞線
  (2)YB/T5004-1993　鍍鋅鋼絞線
  (3)YB/T098-1997　光纜用鍍鋅鋼絞線
  (4)YB/T124-1997　鋁包鋼絞線
  (5)ASTMA416-1996　預應力混凝土用無涂層七絲鋼絞線標準技術條件
  (6)BS5896-1980　預應力混凝土用高強度鋼絲及鋼絞線
  (7)YB/T2278-1991　鋁包鋼絞線及鋁包鋼芯鋁絞線承力索
  (8)AS1222.1-1992　鋼絞線及架空裸導線
  (9)AS3607-1989　導線-裸架空線、鋼芯鋁絞線及鋼芯鋁合金絞線
