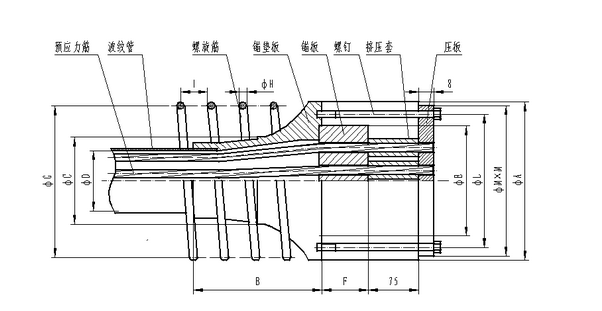

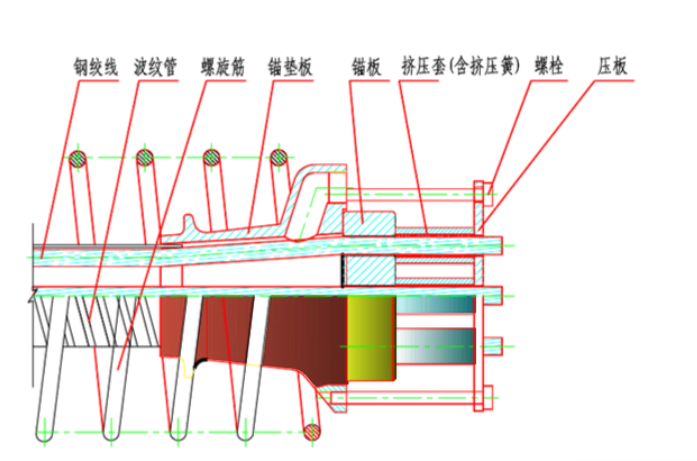

結構示意圖：
圓PT型錨具結構緊湊，適用于有空間尺寸要求的固定端，可有效增加預應力施加長度，避免在固定端預應力鋼絞線與混凝土直接粘結，減少鋼絞線的腐蝕；
固定端圓P型錨具參數表：
|
型號 |
錨墊板 A×B×ΦC |
波紋管ΦD |
錨板 ΦE×F |
螺旋筋 |
錨墊板安裝孔孔距 |
壓板 ΦH |
|||
|
ΦG |
ΦH |
I |
N |
||||||
|
QM15-3PT |
135×100×Φ80 |
Φ50 |
Φ87*35 |
Φ130 |
Φ8 |
50 |
4 |
95 |
150 |
|
QM15-4PT |
150*110*Φ85 |
Φ55 |
Φ98*35 |
Φ150 |
Φ10 |
50 |
4 |
115 |
150 |
|
QM15-5PT |
170*120*Φ95 |
Φ55 |
Φ107*35 |
Φ150 |
Φ10 |
50 |
4 |
130 |
170 |
|
QM15-6PT |
195*145*Φ110 |
Φ70 |
Φ127*35 |
Φ200 |
Φ12 |
50 |
4 |
140 |
180 |
|
QM15-7PT |
195*140*Φ110 |
Φ70 |
Φ127*35 |
Φ200 |
Φ12 |
50 |
4 |
140 |
180 |
|
QM15-8PT |
215*150*Φ120 |
Φ80 |
Φ137*45 |
Φ240 |
Φ12 |
50 |
5 |
160 |
215 |
|
QM15-9PT |
220*160*Φ125 |
Φ80 |
Φ145*50 |
Φ240 |
Φ12 |
50 |
5 |
170 |
215 |
|
QM15-10PT |
235*200*Φ140 |
Φ90 |
Φ157*50 |
Φ270 |
Φ12 |
60 |
5 |
180 |
240 |
|
QM15-11PT |
260*200*Φ145 |
Φ90 |
Φ165*50 |
Φ270 |
Φ12 |
60 |
5 |
190 |
240 |
|
QM15-12PT |
260*200*Φ145 |
Φ90 |
Φ165*55 |
Φ270 |
Φ12 |
60 |
5 |
190 |
240 |
|
QM15-13PT |
260*200*Φ145 |
Φ90 |
Φ165*55 |
Φ270 |
Φ12 |
60 |
5 |
190 |
240 |
|
QM15-14PT |
270*200*Φ160 |
Φ90 |
Φ177*60 |
Φ285 |
Φ14 |
60 |
5 |
220 |
250 |
|
QM15-15PT |
280*230*Φ170 |
Φ90 |
Φ187*60 |
Φ285 |
Φ14 |
60 |
5 |
220 |
265 |
|
QM15-16PT |
280*230*Φ170 |
Φ90 |
Φ195*60 |
Φ285 |
Φ14 |
60 |
5 |
225 |
265 |
|
QM15-17PT |
280*230*Φ170 |
Φ90 |
Φ195*60 |
Φ285 |
Φ14 |
60 |
5 |
225 |
265 |
|
QM15-18PT |
300*240*Φ175 |
Φ100 |
Φ206*60 |
Φ300 |
Φ14 |
60 |
6 |
235 |
270 |
|
QM15-19PT |
|
Φ100 |
Φ206*60 |
Φ300 |
Φ14 |
60 |
6 |
235 |
270 |
