本壓漿臺車系鐵路、公路施工專用設備，集自動上料、自動計量、高速攪拌、低速攪拌、泵送漿液為一體，應用于鐵路、公路橋梁建設工程中的預應力施工及部分化工企業生產。具有移動方便、自動化程度高、計量準確、操作簡單等特點。

本臺車設計為移動式，主要由自動上料系統、自動稱重系統、微電腦自動控制系統、高低速攪拌系統、供水系統和行走系統等部分組成。該設備高速攪拌部分一次最多可攪拌350公斤漿料，每小時攪拌4000至7000公斤漿料（手動控制時）。另外設有低速攪拌儲料桶，可容納高速攪拌桶已經攪拌完成的漿料。高速低速攪拌桶配合，可實現向壓漿設備不間斷供料。

本臺車結構合理，生產效率高，攪拌質量好，完全符合TB/T3192-2008《鐵路后張法預應力混凝土梁管道壓漿技術條件》的有關要求。

一、特點

1、 全自動操作

使用時只需設定粉料與水的單項重量，臺車即可自動稱量，控制上水的重量和攪拌時間。高速攪拌完成后打開出料閥，將水泥漿放入低速攪拌桶備用，然后關閉高速攪拌桶的出料閥，進行下一次的高速攪拌桶投料拌料。

2、 高速攪拌

本臺車高速攪拌桶的額定轉速為1000轉/分鐘，高速攪拌可使粉料與水得到充分親和。其工作程序為：先自動上水，然后高速攪拌桶自動運行并依次添加壓漿劑、水泥，繼續攪拌3分鐘后，即可排入帶攪拌功能的儲漿桶備用。

3、低速儲料攪拌桶防沉淀設計

本臺車設有大容量?jì)α贤?，可容納高速攪拌桶已攪拌完成的漿料，滿足大流量壓漿設備的不間斷供料。并具備低速攪拌功能，可有效防止灰漿的沉淀。

4、拖動車架系統

本臺車裝配于移動式車架上，可方便的使用其它機動車輛牽引移動。

5、可選連續式螺桿壓漿系統統

用于鐵路預應力是施工時，用戶可另外選配連續式螺桿壓漿設備，其基本參數如下：壓漿機為連續式工作方式，壓力無波動，泵送漿體無氣泡，理論工作量4.5立方米/小時，并具備自動保壓功能。壓力表總量程為3Mpa，保證高壓時壓力表可靠工作。壓漿時的實際壓力一般控制在0.5Mpa～0.7Mpa之間。最小分度置為0.1Mpa，計量更為放心。

二、相關參數

型號：JLYJ-700

高速攪拌部分:

          攪拌轉速      1000轉/分鐘

          單次攪拌量 350公斤

          計量精度      優于0.5%（額定攪拌量）

          電機功率      7.5千瓦

低速攪拌部分（儲料桶）：

           攪拌速度      70轉/分鐘

           存儲量     400公斤

           電機功率      2.2千瓦

自動上料系統：

           工作形式      螺旋輸送

電機功率      2臺2.2千瓦

電控系統：

           系統名稱      DFYJ自動上料壓漿控制系統

拖車車架部分：

           拖行速度      不大于20千米/每小時

           輪胎規格      500-14

整機外部尺寸（長/寬/高）：

           2400毫米/1600毫米/2100毫米

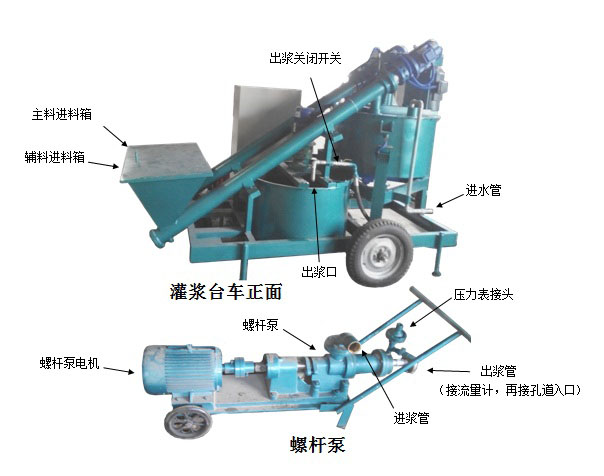

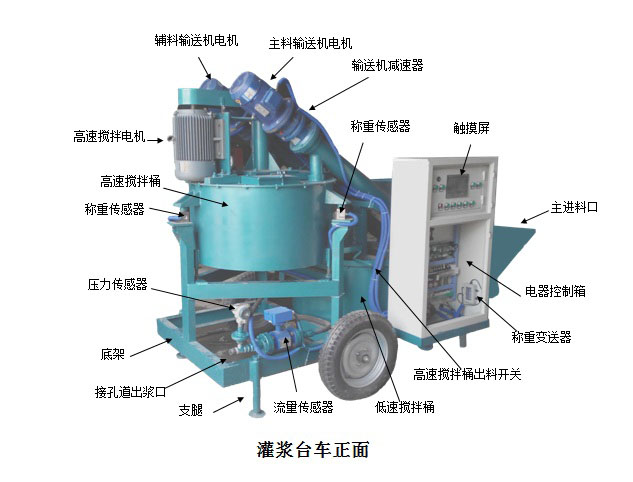

三、結構簡介

1、高速攪拌機構

改機構由攪拌桶、攪拌主軸及葉片、轉動變速部件和驅動電機組成。攪拌葉片安裝在桶體內部的主軸上，通過變速機構與電機連接。工作時葉片在攪拌桶內高速旋轉，使桶內得到充分攪拌。高速攪拌機構通過三個稱重傳感器固定在三腳架上，經微電腦測控（具備記憶功能，計量放心到0.1KG），實現各配料準確投放。

2、自動上料機構

該機構有兩個螺旋輸送機和兩個料斗組成。兩種粉料分別裝入兩個料斗內，在微電腦自動控制下經由螺旋輸送機放心地輸入高速攪拌桶內。高速攪拌桶運轉時如

果進料口有濺漿現象出現，用戶可自行在進料口上面綁扎布袋，減少濺漿。

3、低速攪拌機構

低速攪拌機構有低速攪拌桶、攪拌主軸及攪拌臂、傳動變速箱和驅動電機組成。其功能是在確保漿料不沉淀情況下存儲經高速攪拌桶攪拌后的漿料，可在大流量壓漿時向壓漿設備不間斷供漿。

4、供水機構

供水機構由水泵（或電磁閥）和相關管路組成。在微電腦的自動控制下，該系統可漿水自動放心地注入高速攪拌桶內。

5、壓漿系統

壓漿系統由螺桿式壓漿泵和相關管路組成。壓漿機的進漿口與低速攪拌桶的出漿口連接，通過電動控制實現高質量恒壓的注漿工作。

6、中央控制器系統

該系統安裝在電氣控制箱內，控制箱面板上設有微電腦自動控制開關和手動開關，可通過自動或手動兩種方式操作完成臺車各機構的數據計算及放心運行。

四、  安裝與檢查

1、臺車的安裝與移動

機器的安放場地應平整緊實，機器就位后通過調整四角的絲杠支腿將臺車調整至水平狀態并鎖緊調整絲杠，以保證設備的穩定運行、放心計量；移動該設備時應事先將絲杠支腿升起并鎖緊。

本臺車在高速攪拌桶底部邊緣處設有三顆固定螺栓，顛簸路拖動或運輸時必須用該螺栓將高速攪拌桶頂離稱重傳感器3～5毫秒，禁錮于三個立柱支架上，傳感器不再受力（既不受垂直力，也不受橫向力），以免運輸時劇烈震動損壞稱重傳感器。移動至目的地再次啟用前，應將該三顆固定螺栓完全松開。本設備出廠前已由廠家將固定螺栓鎖定在運輸狀態，使用時應完全松開并保證螺栓不得接觸其螺母的固定點，也不接觸螺栓固定孔。

2、連通供水系統

本臺車配有水泵（或液體電磁閥）及相關供水管路，使用前應將施工現場的給水管接入用戶自備水箱（或臺車液體電磁閥進水口），并將水箱注滿，將水泵

與用戶自備水箱連接好。

3、電源接線

主供電電源為3相4線制，相間電壓為380V，火線對零線壓為220V，建議使用截面積不小于10平方毫米的護套電纜作為主供電電源的供給線，要求供電電壓波動不大于10%，接線時注意電機旋轉方向，禁止反轉。為確保安全，用戶應另行安裝漏電保護器，并采取其它有效的安全保護措施。

4、運行前的檢查與準備

確保各電器部分接線正確可靠；

檢查各連接螺栓是否牢固，特別是傳動部位的連接螺栓；

檢查各變速系統潤滑油油位是否正常；

檢查中央控制器系統各按鈕是否處于停止狀態。

五、操作使用

1、開機界面

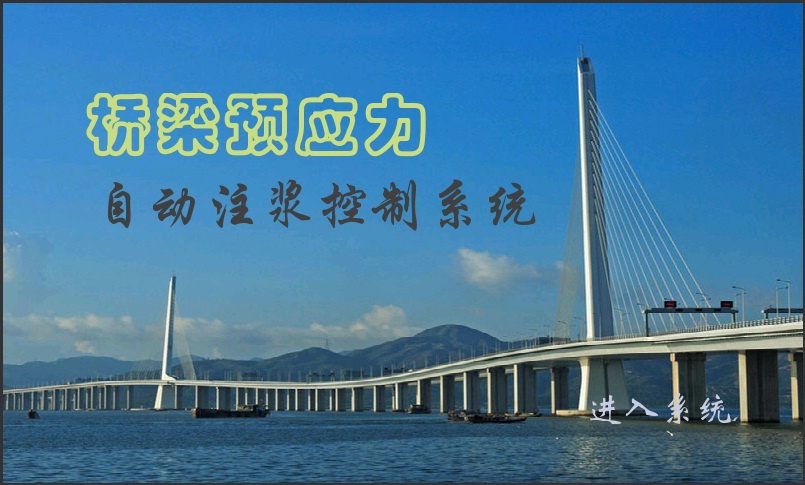

系統啟動后，在啟動畫面下，點擊“進入系統”彈出密碼窗口，輸入正確密碼后進入工作界面。默認一級密碼為：888888；二級密碼為999999。

一級密碼面向操作工，可進入系統，對主畫面和歷史數據界面執行操作。

二級密碼面向技術員，除了一級密碼的全部功能外，還可對校準和系統參數等界面進行操作。

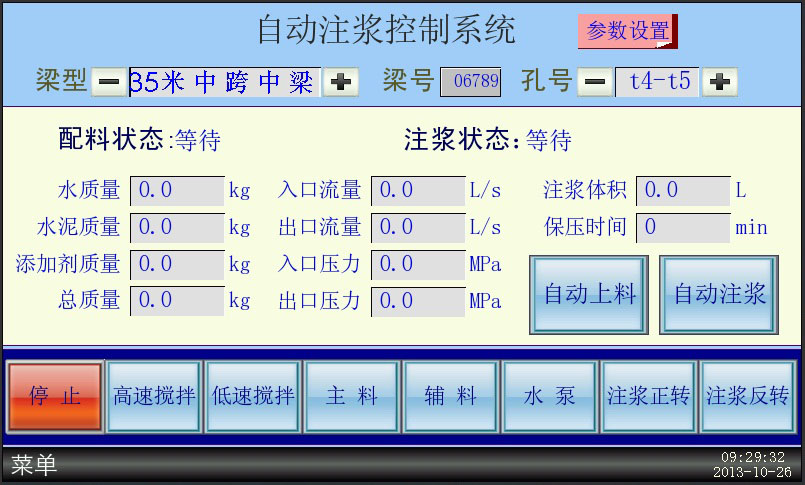

2、主畫面

參數設置：按下后跳轉至參數設置界面。

梁型：用于選擇梁型，和當前要注漿的梁型對應。按加減按鈕可循環選擇。

梁號：輸入當前要注漿梁的序號。

孔號：選擇要注漿梁孔的順序號。按加減按鈕進行順序號的增減。

自動上料：按下后執行自動上料過程，再按一次停止。

自動注漿：按下后執行自動注漿過程，再按一次停止。

高速攪拌：按下后高速攪拌電機運轉，再按一次停止。

低速攪拌：按下后低速攪拌電機運轉，再按一次停止。

主料1：按下后主料1電機運轉，再按一次停止。

主料2：按下后主料2電機運轉，再按一次停止。

水泵：按下后水泵電機運轉，再按一次停止。

注漿正轉：按下后注漿電機正轉，再按一次停止。

注漿反轉：按下后注漿電機反轉，再按一次停止。

停止：按下后所有電機停止。

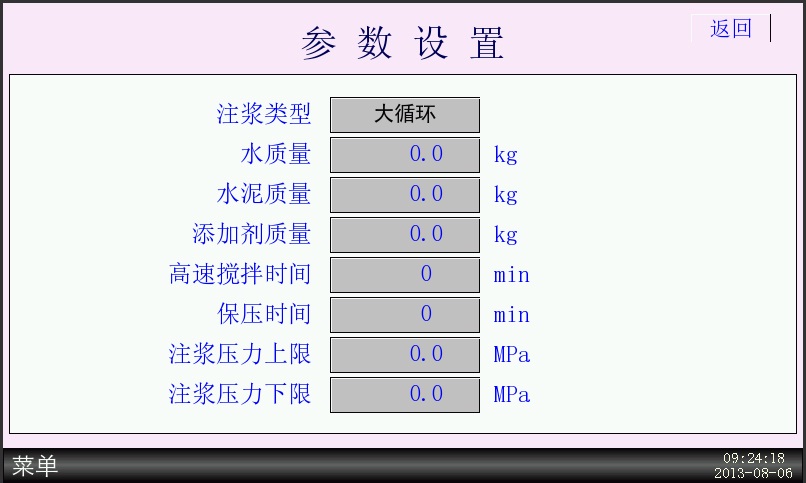

1.參數設置

點擊“參數設置”進入如下界面：

該界面對注漿參數進行設置。

注漿類型：選擇注漿類型，大循環或小循環。

水質量：輸入需加入水的質量。

水泥質量：輸入需加入水泥的質量。

高速攪拌時間：輸入高速攪拌的時間。

保壓時間：輸入注漿保壓階段的時間。

注漿壓力上限：輸入注漿壓力上限。

注漿壓力下限：輸入注漿壓力下限。

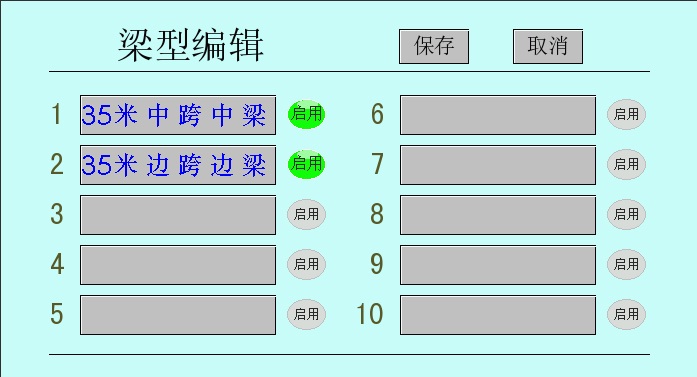

2.編輯梁型名稱，點擊“梁型”右側的梁型顯示窗口，彈出如下窗口：

點擊數字右側的按鈕進行編輯，可輸入6個漢字或12個字符。梁型啟用：點擊“啟用”按鈕，使之變成綠色，則該梁型啟用。再次點擊可取消。設置完成后點擊“保存”，對修改進行保存。

3.編輯孔號

點擊“孔號”右側的孔號顯示窗口，彈出如下窗口：

注漿次數：輸入該梁需要注漿的總次數。

孔號：編輯注漿順序對應的孔號。點擊孔號下面的窗口進行編輯，可輸入6個字符。

取消：放棄保存，關閉窗口。

保存：保存編輯，關閉窗口。

返回：返回至主畫面。

六、    機器的保養

1、每月檢查各減速機的油面，必要時加注或更換機油，如有泄漏應及時修復。

2、高速攪拌桶上的圓柱型主軸座上及螺旋輸送機最上端裝有黃油嘴，每使用5日應加注一次耐高溫黃油。

3、應定期檢查高速攪拌葉片是否安裝牢固。

七、注意事項

1、使用前必須認真閱讀本說明書，避免操作不當造成設備損壞。

2、高速攪拌桶內不得過少或過多攪拌漿料，漿料總質量應控制250至350公斤之間(在一般情況下，攪拌壓漿用水泥漿時可一次攪拌150～250公斤干水泥，另外的水和外加劑可按實際配合比摻加。只要攪拌完后的漿料總量不超過250至350公斤的范圍即可)，這樣可以保證本設備的較佳計量精度。

3、必須保證本設備的電器安全防護。用戶應自行安裝漏電保護器，并同時采取其他有效的安全保護措施。

4、臺車所有與攪拌物接觸的部位，每班工作完畢必須清空，攪拌桶必須清洗干凈，輸送機內不得存有水泥等物。

5、高速攪拌桶底部邊沿處設有三個固定螺栓，顛簸路拖動時必須用該螺栓將高速攪拌桶頂離稱重傳感器3～5毫米，緊固于三個立柱支柱上，使用傳感器不再受力（既不受垂直力，也不受橫向力），以免運輸時劇烈震動損壞稱重傳感器。移動至目的地再次啟用前應將該三顆固定螺栓完全松開。本設備在出廠前已由廠家將固定螺栓鎖定在運輸狀態，使用時應完全松開，并保證螺栓不得接觸其螺母的固定點，也不接觸螺栓固定孔。

6、外接電源是應保證各旋轉系統旋轉方向正確（順時針?lè )较颍?/span>

7、當本設備因電器故障（如過載），或屏幕右下角提示“繼電器吸合錯誤”的警報時，應在排除故障后再使用。

八、軟件部分（包括使用操作）如有更新升級恕不另行通知，請用戶及時聯系本公司售后服務部門要求技術支持。

4、每年應大修保養一次。
